安捷伦阻抗测试仪使用方法-Agilent技术支持中心

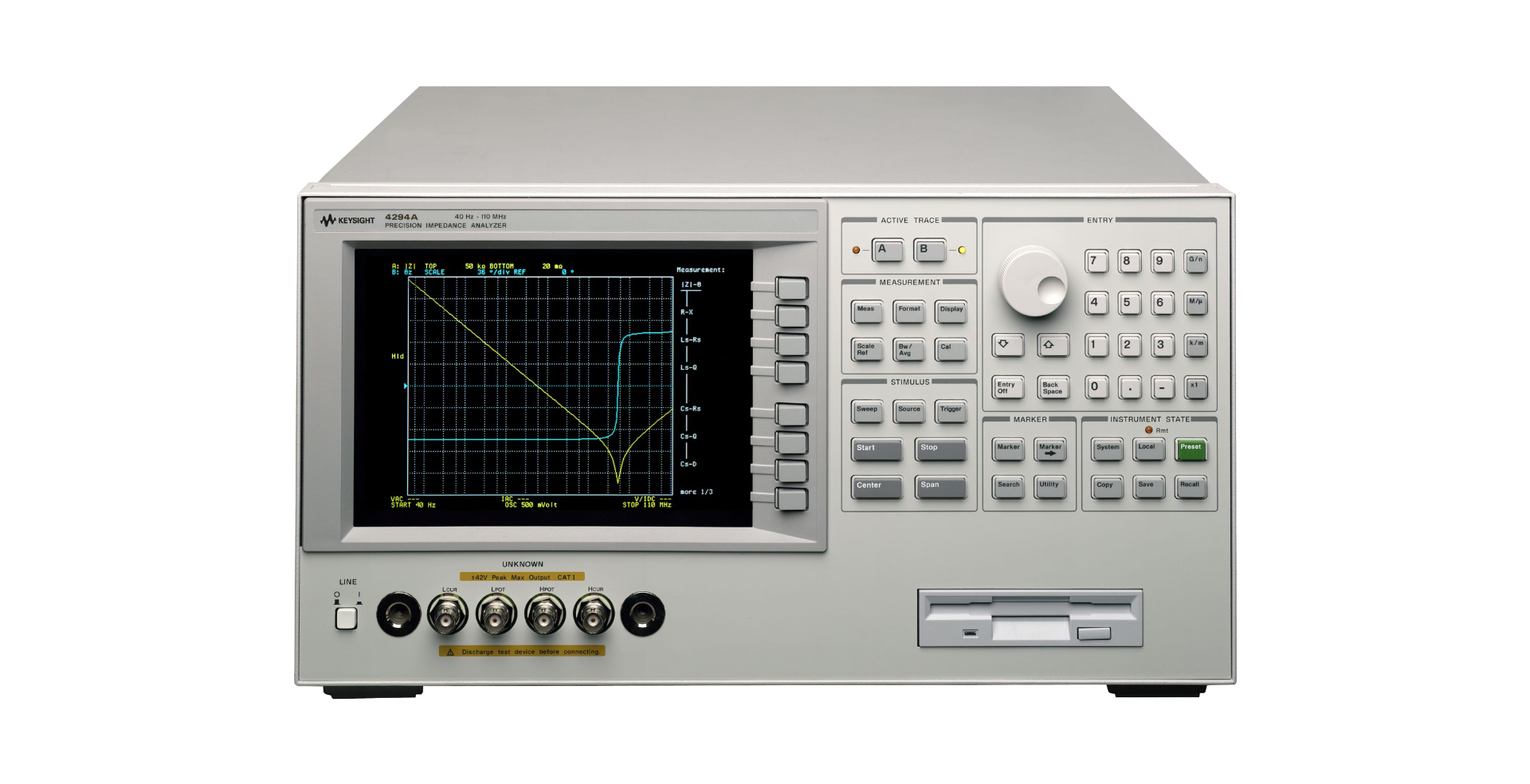

安捷伦（现为是德科技，Keysight）阻抗测试仪以其高精度、宽频率范围和多功能性，广泛应用于电子元件、材料和电路的阻抗特性分析。今天安泰安捷伦技术支持中心以4294A为例，给大家讲讲安捷伦阻抗测试仪使用方法。
一、使用前准备
仪器检查
确认仪器外观无损坏，电源线及接口连接正常。
测试环境
确保测试环境温度、湿度符合仪器要求，避免强电磁干扰。
校准工具准备
准备校准套件（如16195B）及对应测试夹具（如16191A）。
二、仪器设置
开机初始化
按下电源键，等待仪器完成自检并进入主界面。
参数配置
频率范围：通过Stimulus菜单设置起始频率（Start）和截止频率（Stop），或中心频率（Center）和跨度（Span）。
电平设置：在Sweep Setup菜单中设置激励信号电平（默认电压值，可切换为功率或电流）。
扫描方式：选择线性扫描、对数扫描、分段扫描、电平扫描或偏置扫描。
三、校准操作
选择校准件
在Accessory菜单中选择校准夹具型号（如16192A）。
执行校准
开路校准：连接开路校准件，点击Open完成校准。
短路校准：连接短路校准件，点击Short完成校准。
负载校准：连接50Ω负载校准件，点击Load完成校准。
夹具补偿
开路补偿：将夹具电极开路，点击Open完成补偿。
短路补偿：将夹具电极短路，点击Short完成补偿。
四、样品测试
连接样品
将被测件（DUT）连接至校准后的夹具，确保连接稳固。
选择测试功能
通过Meas菜单选择测试参数（如阻抗Z、相位Theta等）。
启动测量
点击Start开始测量，仪器将显示实时测试曲线。
五、数据分析与保存
调整显示
若曲线超出显示范围，点击Scale键进行自动定标。
数据标记
使用Marker功能标记曲线上的特定点，查看具体参数值。
结果保存
点击Save键，选择保存格式（如CSV）将数据导出至外部设备。
六、使用注意事项
安全操作
避免超过仪器最大输入功率、电压和电流限制。
防止静电放电（ESD）损坏敏感电路，操作前佩戴防静电手环。
定期校准
建议每6个月进行一次校准，确保测量精度。
环境要求
保持测试环境清洁，避免灰尘、液体进入仪器内部。
七、常见问题处理
问题 解决方法
测量结果异常 检查校准是否正确，重新校准后重测。
仪器无法开机 检查电源连接，联系技术支持。
显示“校准失败” 确认校准件连接正确，重新执行校准。
以上即为安捷伦阻抗测试仪使用方法具体步骤，如果您在阻抗测试仪的使用过程中遇到问题，可以随时咨询我们，安泰测试科技提供安捷伦阻抗测试仪免费技术支持18682985902（同微信）
