YOKOGAWA横河DLM4058示波器无法开机维修案例
最近安泰测试科技接修了一台横河DLM4058的8通道示波器，客户报修故障为：无法开机。实际检测与客户报修故障一致。
随即按照客户要求第一时间安排工程师进行检测。

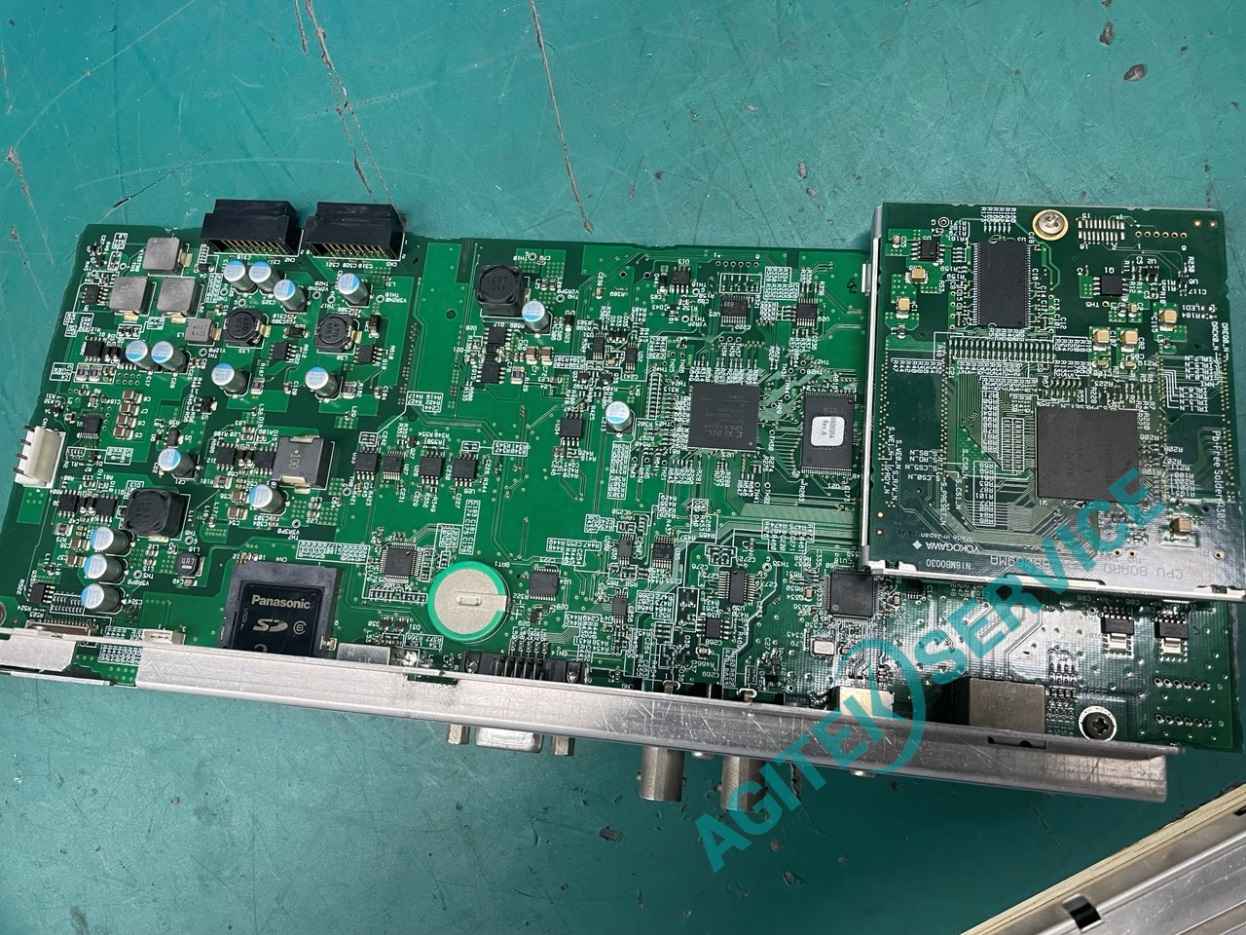

我们先逐步进行分析判断，拿到示波器之后查看外观有无碰撞，破损的地方，下一步拆下后壳、后盖、进一步继续拆解主控制板、采集板发现没有明显的损坏痕迹后我们开始上电查看客户的示波器，当我上电之后发现电源的灯是亮的，按键灯也有闪烁这个可以证明电源部分应该没有问题示波器，大概率就是控制板的故障，下一步拆机把示波器进行分解。

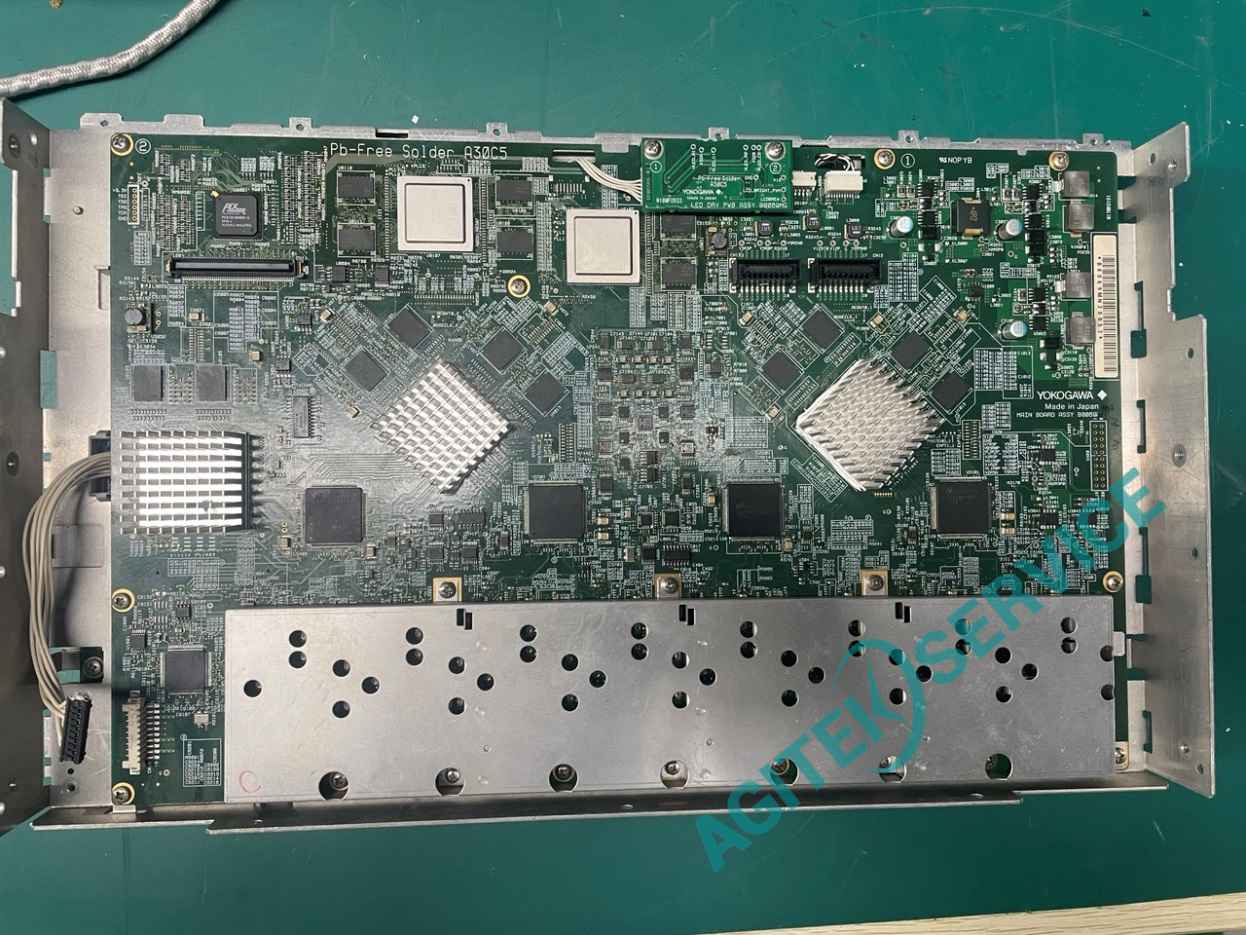

经过分析发现采集板损坏，采集板可是示波器最重要的部分，这是一台8通道的示波器，我们将示波器的8个通道进行分析检测。最后发现示波器开机时由于采集板故障电源保护不启动更换损坏的芯片。

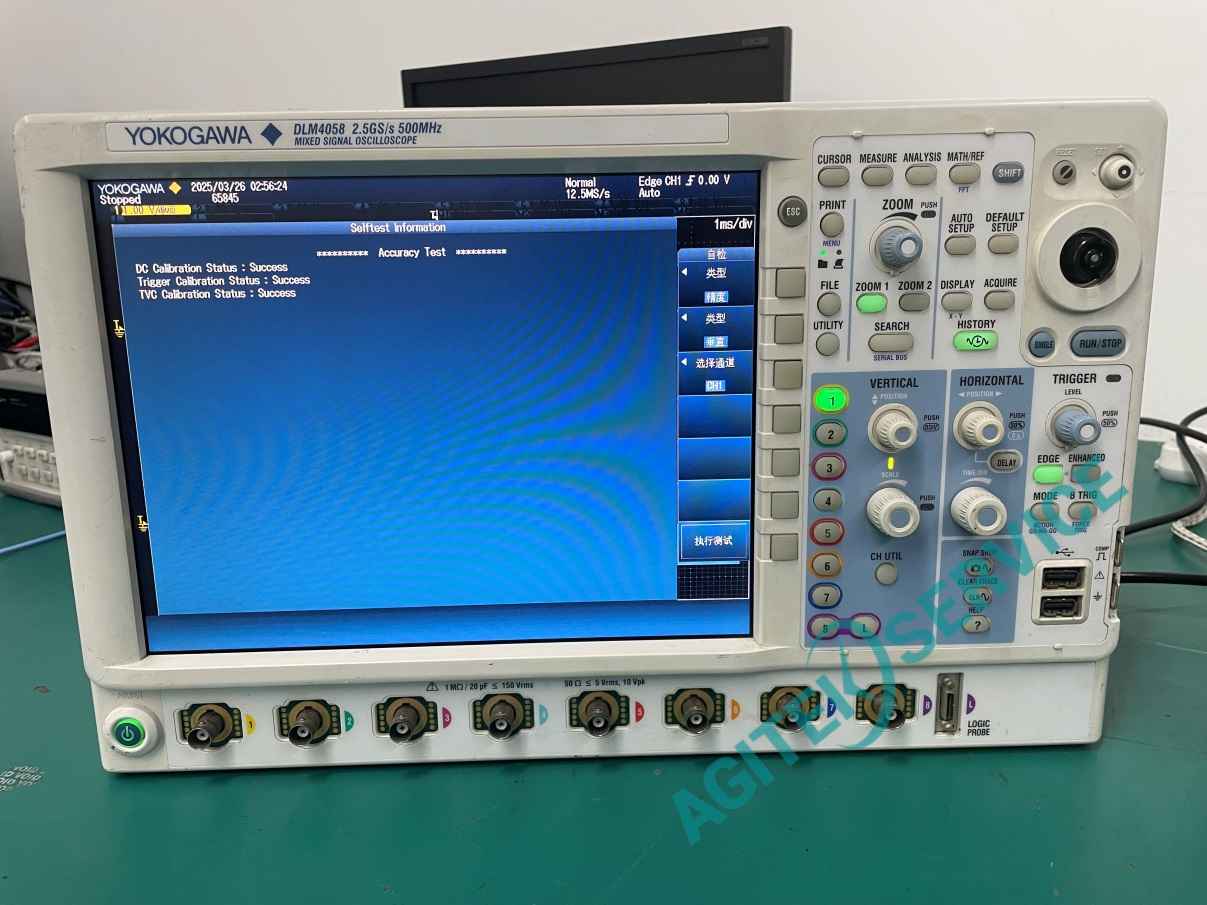

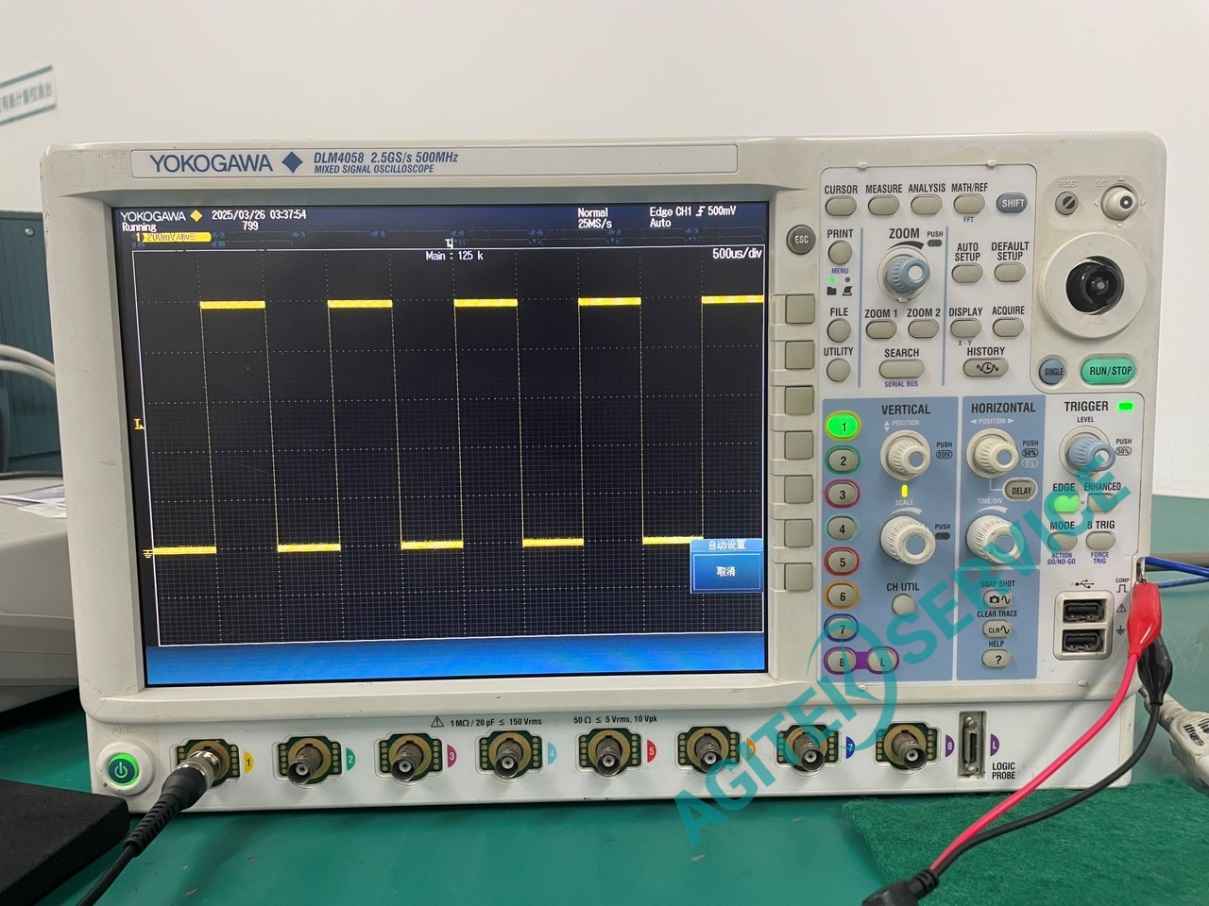

下一步装机检测，执行自检通过，测试示波器探头校准方波正常。下面将对示波器进行长时间烤机观察故障是否会在次出现。
烤机完成后维修工程师将仪器送到质检部门部门进行全方面检测。
横河DLM4058示波器安泰测试科技可维修故障：
1.开机黑屏或无指示可能原因：
2.指示灯亮但无扫描线：电源指示灯正常，但屏幕无扫描基线或光迹。
3.扫描线异常：扫描线变暗、扫描线调辉（明暗交替）
聚焦不良或亮度低
4.信号无法输入：探头连接正常，但屏幕无信号显示。
5.波形不同步：波形闪烁或无法稳定显示。
6.烧通道/采集板：通道接口损坏或采集板烧毁；
横河DLM4058示波器安全操作指南：
1.强制接地
必须通过三脚插头连接至接地插座，确保机壳与地线可靠连接，防止电击风险。
避免使用无接地线的电源适配器或转接头。
2.电源检查
使用前检查电源线是否完好，无裸露、断裂或磨损，并确认电压与设备标称值（通常为100-240V AC）匹配。
避免在潮湿或易燃环境中使用，防止触电或火灾。
3.避免带电操作
连接或断开探头时，需先关闭电源，防止静电或电压冲击损坏设备。
测试高压电路时，需站在绝缘物上，单手操作，避免接触接地物体。
