E8257D信号源 + 83558A毫米波扩展模块租赁案例——92 GHz天线测试应用
一、客户背景与测试需求
某毫米波设备研发企业正在进行92 GHz高频天线的测试实验。
客户核心需求如下：
· 需要稳定输出92 GHz的CW连续波信号；
· 输出接口为WR-10波导，与天线接口匹配；
· 要求信号源频率精度高、幅度稳定性好、相位噪声低；
· 用于实验室天线测试环境，租期2个月；
· 希望尽量简化搭建过程，快速上线测试。
二、设备组合与配置方案
针对客户需求，我们安泰测试科技推荐以下信号源系统：

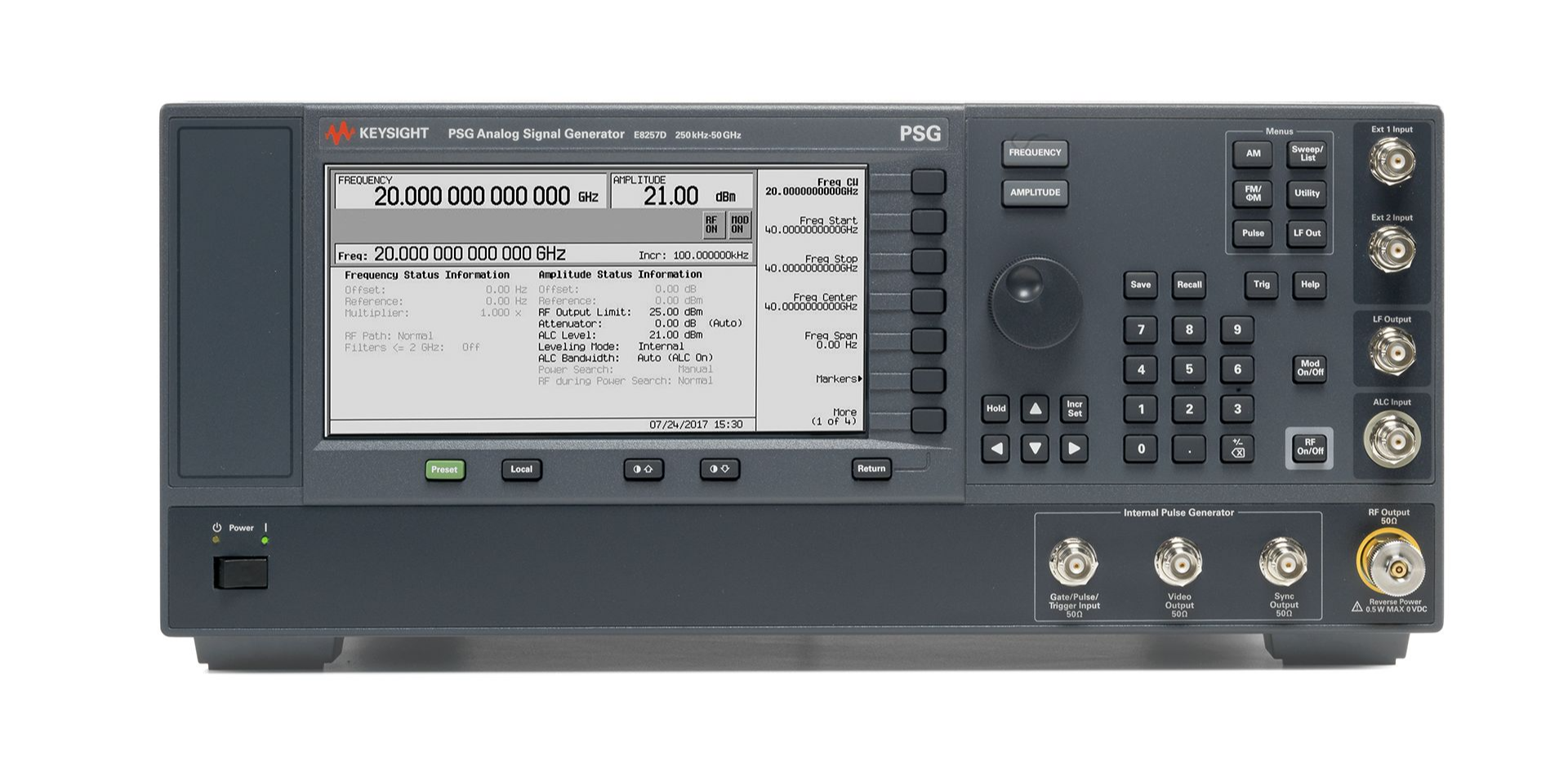

· 频率范围：100 kHz – 20 GHz
· 支持精确设定输出频率，用于驱动倍频模块
· 支持1EA高功率选件
扩展模块：Agilent 83558A 毫米波频率扩展模块
· 倍频比：6 倍（输入范围 12.5–18.33 GHz）
· 输出频率范围：75 – 110 GHz（WR-10波导口）
· 目标频率：92 GHz ← 来自 E8257D 输出 15.3333 GHz
三、部署与测试效果
· 工程师协助远程配置E8257D，使其输出 15.3333 GHz CW信号；
· 83558A模块将输入信号稳定倍频至 92 GHz，通过WR10波导输出；
· 客户将92 GHz信号直接馈送至天线输入端进行测试；
· 输出功率稳定，重复性良好；
· 部署全程不依赖编程接口，配置简洁，调试周期<1天。
客户评价E8257D搭配83558A的组合运行稳定，调节灵活，输出92 GHz信号直接对接天线，很适合他们的研发验证的工作。如果您有类似的需求也可联系我们。
